建築設備與節能控製係統

>係統概述

建築設備監控與節能控製係統是將建築物(群)內的空調與通風、變配電、照明、給排水、電力、熱源與熱交換、冷凍和冷卻、電梯和自動扶梯運輸等設備和係統,以集中監視、控製和管理為目的構成的綜合係統。建築設備監控係統以計算機局域網為通信基礎、以計算機技術為核心,具有分散控製和集中管理的功能。係統以管理層、控製層和現場層的三層網絡架構為主,網絡拓撲結構多種複合,采用雙絞線傳輸,多種標準和私有通信協議並行。建築設備監控係統的主要功能是對建築物內的機電設備進行集中監視,自動測量、控製、調節,建築物內消耗能源的設備和係統都歸其管理,室內的溫度、濕度、新風量、含塵濃度和照度等環境由其管理的設備營造。該係統為人們工作和生活創造安全、健康、節能、環保的環境發揮了重要作用,已經成為建築智能化係統中十分重要的組成部分。




>結構說明

建築設備監控係統應根據建築的規模、功能要求和選用產品的特點,采用不同的網絡結構。目前,係統結構以集散式計算機控製係統(DCS)為主,通信網絡通常采用三層網絡結構。

>三層功能

1、管理層的功能是實現操作,進行信息綜合。硬件構成包括計算機、網絡接口和網絡設備(網卡、集線器、交換機、數據傳輸介質)等。管理層能夠以用戶容易理解的方式顯示係統數據,允許用戶發送一定的命令控製係統,自動執行計劃任務,產生係統報警和事件信息,生成綜合報表,實現信息係統共享數據,與互聯網建立聯係,允許遠程訪問等。

2、控製層的功能是實現控製策略,硬件構成包括通用控製器和網絡接口。通用控製器是指用戶可自由編程的控製器,適用於各種機電設備的控製;能夠以用戶容易理解的方式顯示數據,允許用戶發送命令去控製機電設備,自動執行計劃任務,產生設備報警和事件控製,生成報告,與其他控製器共享數據等。網絡接口有兩類,分別把控製層向上連接到管理層或向下連接到現場層。

3、現場層的功能是完成儀表信號傳送,硬件構成包括網絡接口、微控製器、分布式輸入輸出模塊和傳感器、執行器等,也稱為儀表層或設備層。微處理器是一種嵌入計算機硬件和軟件的對建築末端設備使用的專用控製器,大多是用戶不能自由編程的控製器,有些可以自由編程,但僅限於該末端設備的控製。

>應用價值

1、提高對樓宇的整體管理效率,節省人力和時間;

2、配合自控係統的節能程式操作,減少不必要的能源浪費;

3、提供防範性保養,對可能發生的設備問題作出事先維修;

4、能提供整體監測,對機電設備故障作出即時察覺及分析,減少因小故障而引起的其他問題,同時節省時間和資金。

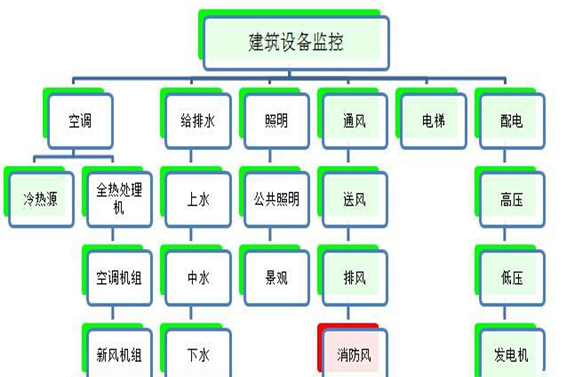

建築設備與節能控製係統(圖2)
